Keilriemen und Zahnriemen müssen enorme Kräfte übertragen und sind dabei großen Temperaturschwankungen ausgesetzt. Damit die Spannkraft der Rippenriemen immer gleichbleibt, wird eine Spannrolle eingesetzt. Die Spannrolle übt mittels Federkraft Druck auf den Riemen aus und hält ihn straff. Bei einem Defekt und fehlender Spannung könnte der Riemen überspringen, was zu Fehlfunktionen oder sogar zu Schäden führt. Wir verraten Wissenswertes zu Spannrollen und zeigen Ihnen, wie Sie die Spannrolle beim Auto selber wechseln.
Welche Funktion hat eine Spannrolle im Auto?
Die Spannrolle ist ein Teil des Riementriebs im Auto. Keilriemen und Zahnriemen nutzen die Drehbewegung der Kurbelwelle des Motors, um die Nebenaggregate anzutreiben. Dazu zählen zum Beispiel Wasserpumpe, Klimakompressor und Lichtmaschine. Die Spannrolle hat die Aufgabe, die Riemenspannung dauerhaft aufrecht zu erhalten.
Die Spannrolle ist kein einfaches Rad wie eine Umlenkrolle sondern hat eine wichtige zusätzliche Funktion. Der Aufbau der Spannrolle ist bei fast jedem Auto gleich. Sie besitzt:
- drehbare Riemenscheibe, meist mit Zähnen oder Rippen
- Kugellager
- Spannrollenarm mit Schwingungsdämpfer
- Feder
Der Rippenriemen läuft auf der Riemenscheibe. Das Kugellager befindet sich innen und sorgt für einen leichten Lauf. Die Feder drückt die Rolle in die richtige Richtung. Sie übt dauerhaft Druck auf den Riemen aus, damit dieser gespannt bleibt. Sie gewährleistet eine saubere Kraftübertragung unabhängig von Temperatur, Drehzahl und Erschütterungen.
Die Spannrollen moderner Autos sind mit einer Feder ausgestattet und spannen sich mithilfe der Federspannung selbst nach. Sie sind damit vollständig wartungsfrei bis zum Wechseln bei vollständigem Verschleiß. Bei älteren Autos war das nicht so. Hier müssen Sie den Rippenriemen über die Lichtmaschine manuell nachspannen, damit die Riemenspannung wieder stimmt.
Wie lang ist die Lebensdauer einer Spannrolle?
Die Spannrollen moderner Autos sind üblicherweise darauf ausgelegt, dass Sie ein Autoleben lang halten. Das Federdrehmoment ist so bemessen, dass es selbst beim Nachlassen der Federkraft nach Jahren noch ausreicht. Ein festgelegtes Wechselintervall gibt es nicht. Sie wird getauscht, wenn sie verschlissen ist.
Es kann allerdings durch Korrosion und mechanische Abnutzung zu Verschleißerscheinungen kommen. Dadurch entstehen Risse in der Riemenscheibe. Es könnte auch Rost ins Kugellager gelangen. Der Spannrollenarm, der die Rolle hält, oder der Schwingungsdämpfer des Arms können ebenfalls verschleißen. In solchen Fällen beginnt die Spannrolle, schwergängig oder schwingend zu laufen und Sie sollten diese tauschen.
Welche Anzeichen deuten auf eine defekte Spannrolle hin?
Bei der Diagnose der Spannrolle im Auto hilft es, langfristig auf die Geräusche im Motorraum zu achten. Die Symptome für eine kaputte Spannrolle treten üblicherweise schleichend auf, da der Verschleiß langsam voranschreitet. Typische Anzeichen sind:
- quietschender Riemen, besonders beim Kaltstart
- lautes Laufgeräusch am Riementrieb, beispielsweise Rattern
- Geräusche von der Spannrolle selber

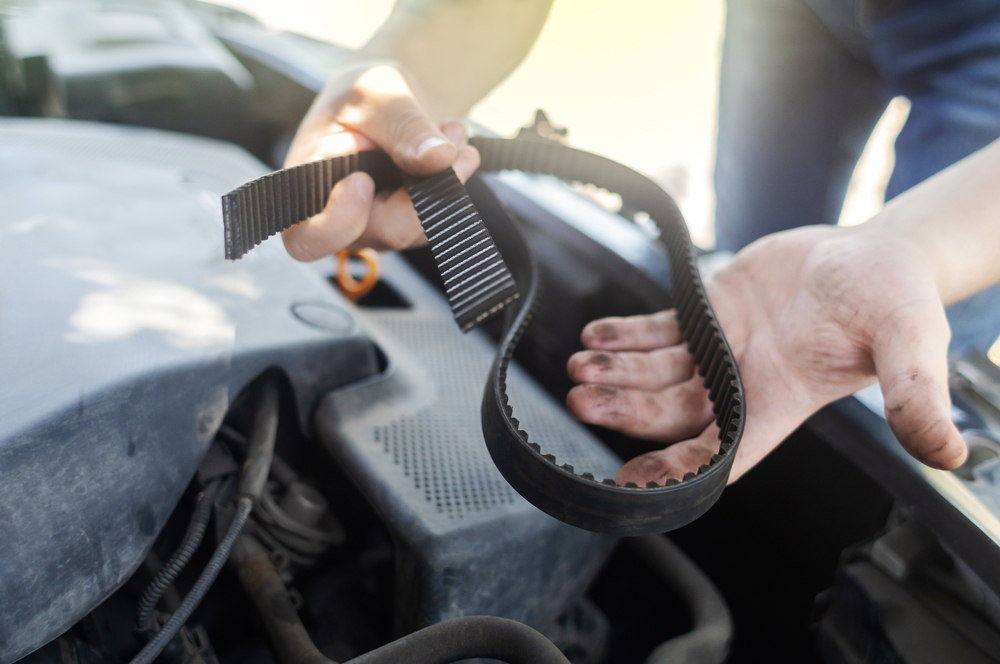

Welche Folgen können bei fehlender Riemenspannung auftreten?
Ein zu locker laufender Keil- oder Zahnriemen hat verschiedene Folgen. Das kurze Jaulen durch Feuchtigkeit nach dem Kaltstart ist dabei noch die harmloseste Auswirkung, denn es vergeht meist nach ein paar Sekunden. Die nächste Stufe bei nachlassender Spannkraft ist ein rutschender Riemen. Das führt zum zeitweisen Ausfall der Aggregate. Im Falle der Wasserpumpe kann dies schnell zur Überhitzung führen. Trifft es die Lichtmaschine, wird die Autobatterie übermäßig belastet.
Leidet das Auto an Verschleiß am Spannrollenarm oder Schwingungsdämpfer, kommt es zum Federn oder Ausschlagen der Spannrolle. Das sorgt für eine ungleichmäßige Belastung und hohen Verschleiß an anderen Teilen des Riementriebs. Im Extremfall kann hier der Keilriemen runterspringen, was einen Totalausfall mit möglichen Folgeschäden bedeutet.
Neben den technischen Gefahren hat der Defekt auch gesetzliche Folgen. Eine Untersuchung beim Tüv besteht das Auto mit kaputter Spannrolle nicht. Bemerkt der Prüfer diesen Verschleiß am KFZ, beispielsweise durch die Geräusche, wird es durch die HU durchfallen. In diesem Fall müssten Sie erst die verschlissene Rolle tauschen und anschließend die Hauptuntersuchung wiederholen.
Spannrollenwechsel – Schritt für Schritt Ratgeber
Der Riementrieb Ihres Autos gibt öfter ein Quietschen oder Rattern von sich? In diesem Fall könnte die Spannrolle kaputt sein. Der Austausch der Rolle beseitigt das Problem. Das Prinzip ist bei den meisten gängigen Marken wie VW, Audi, BMW, Mercedes-Benz, Toyota, Renault und Opel gleich. Sie können die Rolle im Regelfall selber wechseln.
Sie benötigen für die Arbeiten bei den meisten Autos eine Werkstatt mit ein paar gewöhnlichen Werkzeugen:
- Satz Schraubendreher
- Satz Steckschlüssel
- eventuell Satz Ringschlüssel oder Gabelschlüssel (je nach Auto)
- Dorn, Splinttreiber, Metallbohrer o. Ä.
- Je nach Auto: Hebebühne oder Grube
1. Riementrieb freilegen
Suchen Sie zuerst die Position des Riementriebs und der Spannrolle. Beides befindet sich an der gleichen Seite des Motors, diese ist aber bei den Autos unterschiedlich. Demontieren Sie die Motorabdeckung und andere störende Abdeckungen, um sich einen Überblick zu verschaffen. Möglicherweise müssen Sie andere Teile wie den Wischwassertank ausbauen, um Zugriff zu erhalten. Heben Sie die Kleinteile sorgfältig auf.
Bei einigen Modellen erreichen Sie die Spannrolle am besten von unten. Dies gilt zum Beispiel für den VW Golf 5. In diesem Fall sollten Sie eine Grube oder Hebebühne einsetzen. Das Wechseln der Spannrolle über einen Wagenheber ist bei vielen Autos unmöglich.
Merken Sie sich dann vor Beginn der Arbeiten den Verlauf des Zahn- oder Keilriemens. Sie müssen ihn zum Wechseln der Rolle lösen, hinterher allerdings genauso wiedereinsetzen. Wenn Sie unsicher sind, machen Sie ein paar Fotos davon.

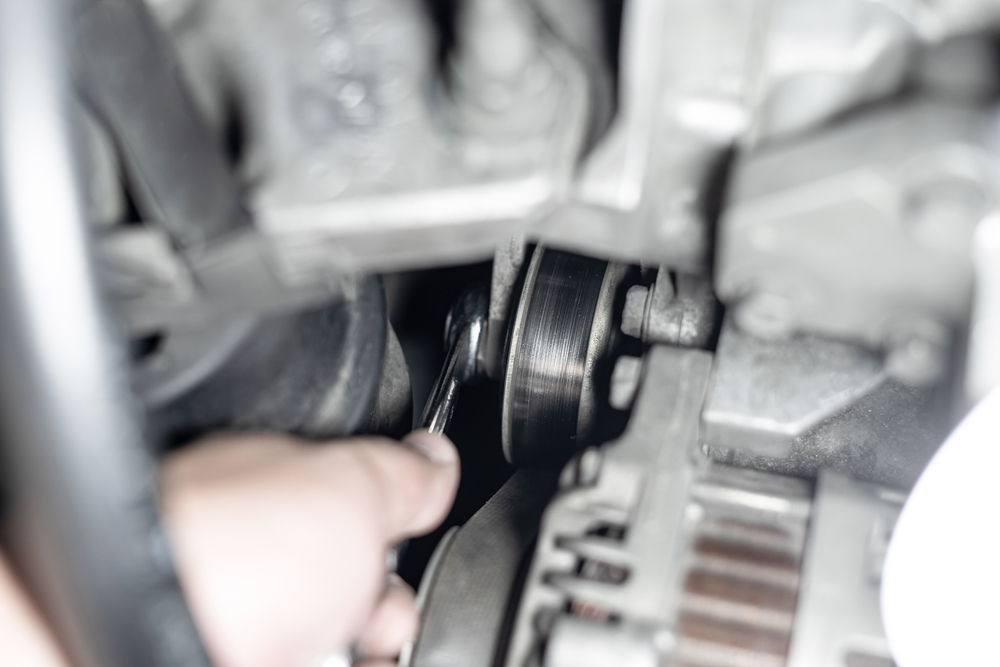

2. Keil- oder Zahnriemen lösen
Die Spannrolle hält den Riemen straff, damit er nicht herunterrutscht. Zum Tauschen der Rolle müssen Sie zuerst den Riemen lockern. Die Rolle verfügt über einen Punkt, an dem Sie mit einem Steckschlüssel oder Gabelschlüssel ansetzen können. Nutzen Sie den passenden Schlüssel, um die Rolle zu entspannen.
Die Rolle verfügt über eine Bohrung, mit deren Hilfe sie diese im entspannten Zustand befestigen können. Stecken Sie hier einen Dorn oder etwas Vergleichbares hinein. Prüfen Sie vorsichtig, ob die Rolle hält.
Lösen Sie nun den Rippenriemen von den umliegenden Riemenscheiben. Sie müssen ihn nicht komplett ausbauen, sollten ihn aber soweit herausnehmen, dass er das Tauschen der Spannrolle nicht behindert. Anschließend entfernen Sie den Dorn wieder und lassen die Spannrolle langsam in ihre Endposition gleiten.
3. Spannrolle ausbauen
Die Formen der Spannrollen sind bei den Autos recht unterschiedlich. Deren Befestigung erfolgt jedoch normalerweise über eine Schraube in der Mitte. Diese können Sie meist mit einem normalen Steckschlüssel oder einer Ratsche herausschrauben. Dann lässt sich die Spannrolle herausnehmen.
Bei einigen Fahrzeugen ist das Tauschen komplizierter, da die Schraube an der Hinterseite verbaut ist. Das betrifft zum Beispiel den VW Golf 5. Hier benötigen Sie noch eine Verlängerung zum Steckschlüssel. Zusätzlich können Sie die Schraube in der Regel nicht sehen, sondern müssen diese erfühlen. Nach dem Lösen der Schraube sollte sich auch hier die Rolle tauschen lassen.
4. Neue Spannrolle einsetzen
Sie können nun die ausgebaute Spannrolle mit der neuen vergleichen. Sie werden feststellen, dass das Kugellager schwergängig ist oder der Schwingungsdämpfer nicht mehr wirkt.
Nun müssen Sie nur noch die neue Rolle einsetzen und mit der Schraube wieder festschrauben. Das Tauschen der Spannrolle ist nun abgeschlossen. Entspannen Sie die neue Rolle mit dem Dorn, damit Sie im nächsten Schritt den Rippenriemen wieder aufziehen können.
5. Riemen wieder aufziehen und spannen
An dieser Stelle müssen Sie entscheiden, ob Sie den alten Rippenriemen wieder aufziehen oder ihn wechseln. Der Aufwand ist an dieser Stelle nicht mehr groß.
Die Kriterien beim Einbau sind allerdings gleich, egal ob neu oder gebraucht: Der Riemen muss rechtwinklig und vollständig über die Riemenscheiben der Aggregate laufen. Er darf auf keinen Fall an der Außenseite überstehen. Nehmen Sie Ihre Fotos aus Schritt eins zur Hilfe, falls Sie wegen des Verlaufs unsicher sind.
Damit der Keilriemen die Nebenaggregate zuverlässig antreiben kann, müssen Sie ihn wieder spannen. Halten Sie dazu die Spannrolle mit dem Steckschlüssel fest, entfernen Sie den Dorn und lassen Sie sie langsam in ihre Endposition gleiten. Die richtige Spannung wird automatisch erreicht. Achtung: Die Spannrolle darf keinesfalls mit Schwung auf den Keilriemen treffen, da hier die Gefahr von Schäden am Riemen besteht!
6. Zusammenbau und Testlauf
Sobald der Keil- oder Zahnriemen wieder aufgezogen und gespannt ist, können Sie den Ausganszustand wiederherstellen. Nutzen Sie die vorhandenen Kleinteile und bauen Sie alle Abdeckungen und andere Teile wieder an. Anschließend sollten Sie einen Testlauf machen, um sicherzugehen, dass das Problem behoben ist.
Starten Sie dazu einfach den Motor und horchen Sie zuerst im Standgas darauf, ob die Geräusche verschwunden sind. Wenn alles in Ordnung ist, können Sie sich bei einer kurzen Testfahrt versichern, dass die neue Spannrolle auch unter Last ihre Aufgabe erfüllt.
Wie viel kostet eine Spannrolle beim Auto?
Die reine Spannrolle ist eines der günstigeren Ersatzteile im Motor. Die Kosten liegen je nach Auto zwischen 10 und 40 €. Die Arbeitszeit beträgt bei den meisten PKW zwischen einer und zwei Stunden.
Der Rippenriemen muss zum Tauschen der Spannrolle gelöst oder sogar entfernt werden. Da dieser auch unter Verschleiß leidet, können Sie diesen gleich mit wechseln. So sichern Sie sich eine lange Lebensdauer. Ein komplettes Set mit Spannrolle und Keilrippenriemen kostet für die meisten Autos zwischen 40 und 100 €.
Was kostet das Tauschen der Spannrolle in der Fachwerkstatt?
Die Werkstattkosten beim Erneuern der Spannrolle sind trotz des günstigen Ersatzteils recht hoch. Das liegt an dem recht großen Arbeitsaufwand, der dafür betrieben werden muss. Die Gesamtkosten belaufen sich auf durchschnittlich 100 bis 300 €. Auch hier gilt, dass Sie am besten den zugehörigen Riemen gleich mit wechseln.
